Trieda T1+T2+T3 Max. prevádzkové napätie 255V

PP BCD TNS25/100FM

PP BCD TNC 25/75FM

PP BCD TN 25/50FM

PP BCD TT

PP BCD TT1+1

VHODNÉ APLIKÁCIE

UŠETRÍTE lebo : Nepotrebujete v podružných rozvádzačoch triedu C. A ako na to?, znázorníme na symbolickom obrázku.

Max. prevádzkové napätie 350 V

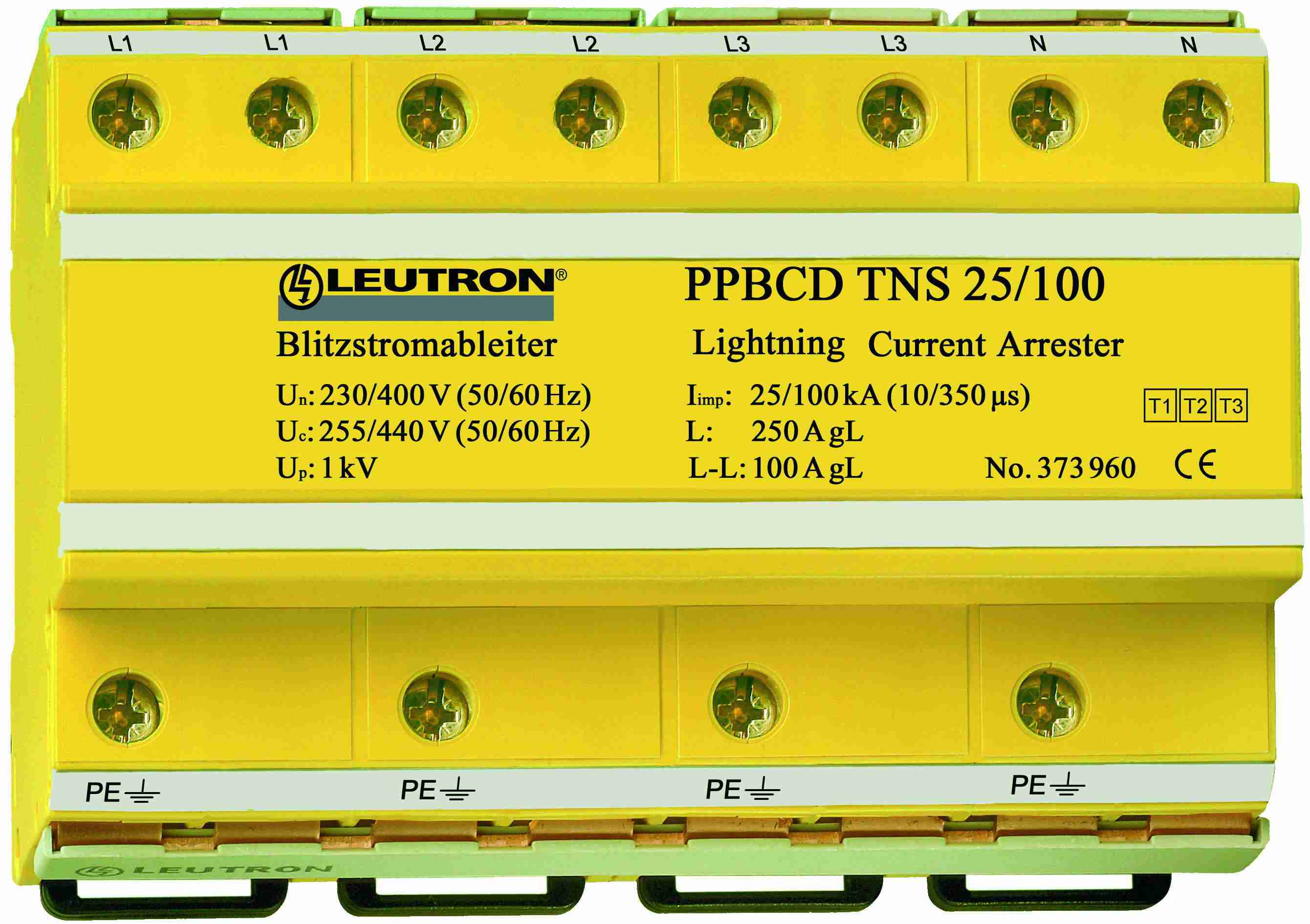

PP BCD TNS 25/100-350

PP BCD TNS 25/100/FM-350

PP BCD TNC 25/75-350

PP BCD TNC 25/75/FM-350

PP BCD TT 25/100-350

PP BCD TT 25/100/FM-350

PP BCD TN 25/50-350

PP BCD TN 25/50/FM-350

Max. prevádzkové napätie 440 V

PowerPro B TNC 440
For 3-ph TN-C power net system with 690V/400V
50 Hz nominal voltage. Multi-pole lightning
surge protective device to protect industrial and
residential low-voltage installations against LEMP
and transient voltage surges (TVSS) caused by
switching (SEMP).

Trieda T1+T2 Max. prevádzkové napätie 255V

PP BC TNS25/100FM

PP BC TNC 25/75FM

PP BC TN 25/50FM

PP BC TT

PP BC TT1+1

VHODNÉ APLIKÁCIE

Pre konzervatívnejších, ktorí si myslia že je potrebné na prechod zo zóny Z0 do Z1 dať triedu B+C z nepochopiteľných dôvodov.

Lacnejšie kombi IPK BC TNC,TNS

Max. prevádzkové napätie 350 V

PP BC TNS 25/100-350

PP BC TNS 25/100/FM-350

PP BC TNC 50/75-350

PP BC TNC 50/75/FM-350

PP BC TT 50/100-350

PP BC TT 50/100/FM-350

PP BC TN 50/100-350

PP BC TN 50/100/FM-350

.

Trieda T1 Max. prevádzkové napätie 255V

PP B TNS25/100FM

PP B TNC 25/75FM

PP B TN 25/50FM

PP B TT

PP B TT1+1

VHODNÉ APLIKÁCIE

Pre najkonzervatívnejších, ktorí si vôbec nevedia predstaviť pokrok vo výrobkoch, alebo majú zájem inštalovať mnoho mnoho ochrán.

Max. prevádzkové napätie 350 V

PP B TNS 50/100-350

PP B TNS 50/100/FM-350

PP B TNC 50/100-350

PP B TNC 50/100/FM-350

PP B TT 50/100-350

PP B TT 50/100/FM-350

PRE IT SIETE

PowerPro B IT 50/100
For 3-ph IT power net system without N, with
400V/230V, 50 Hz nominal voltage. 3-pole light-
ning surge protective device to protect industrial
and residential low-voltage installations against
LEMP and transient voltage surges (TVSS) caused
by switching (SEMP).

Charakteristika a tender text: Kombinované zvodiče prepätia vyhovujúce požiadavkám triedy I + II + III  (B + C + D) alebo triede I + II +  (B + C ), alebo len I (B ) pre inštaláciu v hlavnom rozvode zabudovaný pred alebo za elektromerom (napr. aj v hlavnom rozvádzači na vstupe vedenia do objektu),  konfigurácia siete TN C – S- systém. Hermeticky uzavreté iskrištie, naplnené inertným plynom, bez výfukového plynu pri prepätí, zhášajúce následný prúd, pripravený k montáži, V – prepojenie s multifunkčným upevnením a potenciálnym kontaktom hlásiča, max. nominálne napätie 255VAC/50 Hz. BEZ stále tečúcich prúdov lebo nemá varistory, BEZ výfukov lebo je hermeticky uzavreté, BEZ trigerov a zapaľovačov, lebo je plnené zmäsou inertných plynov, patentované.
Odolnosť proti prepätiu zapríčineného bleskom: 25 kA (10/350) na pracovný vodič - fázu, spolu 100kA(10/350) pre TNS sieť.Zariadenia pri revízii nie je potrebné odpojiť pre vysoký vnutorný odpor viac ako 10GigaOhm.
Ochranná úroveň: Trieda BCD < 1 kV, Trieda BC < 2,5 kV, Trieda B < 4,5 kV,
Doba odozvy: < 50 ns
Poistka pri zapojení  T: 250 A paralelné zapojenie
Poistka pri zapojení  V: 100 A sériové zapojenie
Veľkosť puzdra: 2 TE na pracovný vodič, max 8 TE pre TNS
Montáž na DIN lištu 35 mm podľa EN 50022
Etiketa: L1, L2, L3, N
Výrobca: LEUTRON GmbH, Nemecko

Predstaviteľ skupiny napr. pre TNS:

ZOZNAM Názov a Objednvacie číslo
